Векторные анализаторы цепей C4220, С4420

Высокопроизводительные векторные анализаторы цепей серии Кобальт с диапазоном рабочих частот от 0,1 МГц до 20,0 ГГц, имеют реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте. Сигнальные тракты для обеспечения подключения расширителей по частоте с помощью съемных 3,5 мм перемычек выведены на переднюю панель прибора. Дополнительно на задней панели анализаторов есть соединители для передачи сигналов управления и электропитания.

Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели.

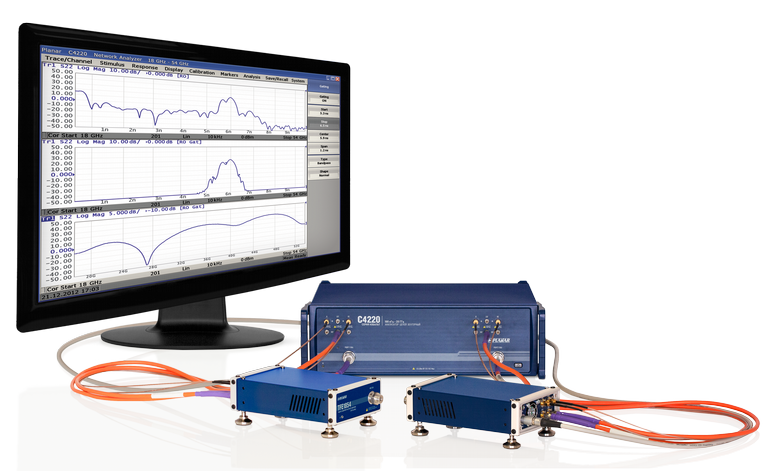

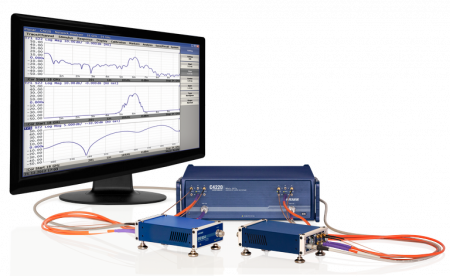

Измерительная система КобальтFx использует расширители по частоте для измерения S-параметров в диапазоне миллиметровых волн. В составе системы КобальтFx могут быть использованы четыре различных вида расширителей с диапазоном рабочих частот вплоть до 110 ГГц.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Измерительная система включает:

• анализатор цепей векторный серии Кобальт с конфигурируемой передней панелью для подключения модулей расширения частотного диапазона;
• модуль (модули) расширения частотного диапазона;
• кабели для подключения модуля к анализатору;
• измерительные кабели и переходы для подключения исследуемых устройств;
• средства калибровки.

По выбору заказчика система может быть построена с использованием одной из четырех моделей векторных анализаторов цепей с перемычками, расположенными на передней конфигурируемой панели, для прямого подключения модулей расширения по частоте.

Расположение перемычек на передней панели прибора для подключения  модулей расширения частотного диапазона

В комплект поставки измерительной системы входят все кабели, необходимые для подключения модулей расширения частотного диапазона к векторному анализатору цепей.
