Артикул:
m-116784
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
10 МГц
Диагональ дисплея, дюйм
—
6"
Все характеристики
45 650 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

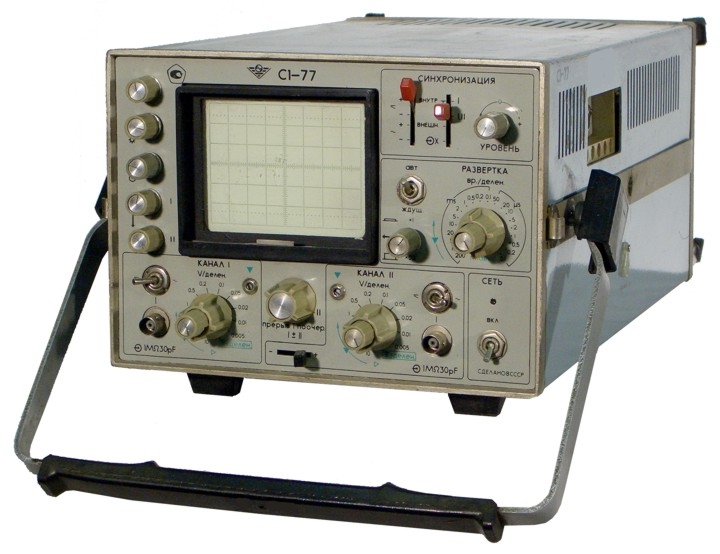

Осциллограф универсальный С1-77 предназначен для исследования формы электрических сигналов в диапазоне частот 0 … 10 МГц, измерения размахов в диапазоне от 0.01 до 200 В и временных интервалов от 0.1·10–6 до 0.4 с.
Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке.
Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке.
Осциллограф применяется при разработке, настройке и регулировке радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условиях.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
10 МГц |
|
Диагональ дисплея, дюйм
|
6" |
|
Минимальная чувствительность
|
5 мВ/дел |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
220 В |
|
Тип дисплея
|
ЭЛТ |
|
Гарантия, (мес)
|
12 |
|
Вертикальное отклонение |
Количество каналов | 2 | |
| Полоса пропускания | 0 … 10 МГц | ||
|
Время нарастания переходной характеристики |
Без делителя | не более 35 нс | |
| С делителем 1:10 | не более 40 нс | ||
|
Коэффициент отклонения |
Диапазон | 5 мВ/дел … 10 В/дел | |
| Шаг | 1, 2, 2005 | ||
| Основная погрешность | не более ±4% | ||
| Плавная регулировка с перекрытием | не менее 2.5 раза | ||
|
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе |
Без делителя | 300 В | |
| С делителем 1:10 | 200 В | ||
|
Входной импеданс |
Без делителя | 1 МОм || 30 пФ | |
| С делителем 1:10 | 1 МОм || 12 пФ | ||
|
Горизонтальное отклонение |
Коэффициент развертки |
Диапазон | 0.1 мкс/дел … 0,05 с/дел |
| Шаг | 1, 2, 2005 | ||
| Плавная регулировка с перекрытием | не менее 2.5 | ||
| Основная погрешность | не более ±4% | ||
| Режим работы развертки |
автоколебательный, ждущий, запуск внешним сигналом |
||
|
ЭЛТ |
Размер экрана | 60 × 80 мм (6 × 8 делений) | |
| Ширина линии луча | не более 0.7 мм | ||
|
Общие характеристики |
Питание |
~220 В / 50 Гц | |
| ~115 и 220 В / 400 Гц | |||
| 24 В | |||
| Потребляемая мощность | 50 В·А | ||
| Габариты | 275 × 182 × 440 мм | ||
| Масса | 10 кг | ||
