Артикул:
m-116743
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Портативный
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Частота дискретизации
—
250 Мвыб/c
Все характеристики
21 501 руб.
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

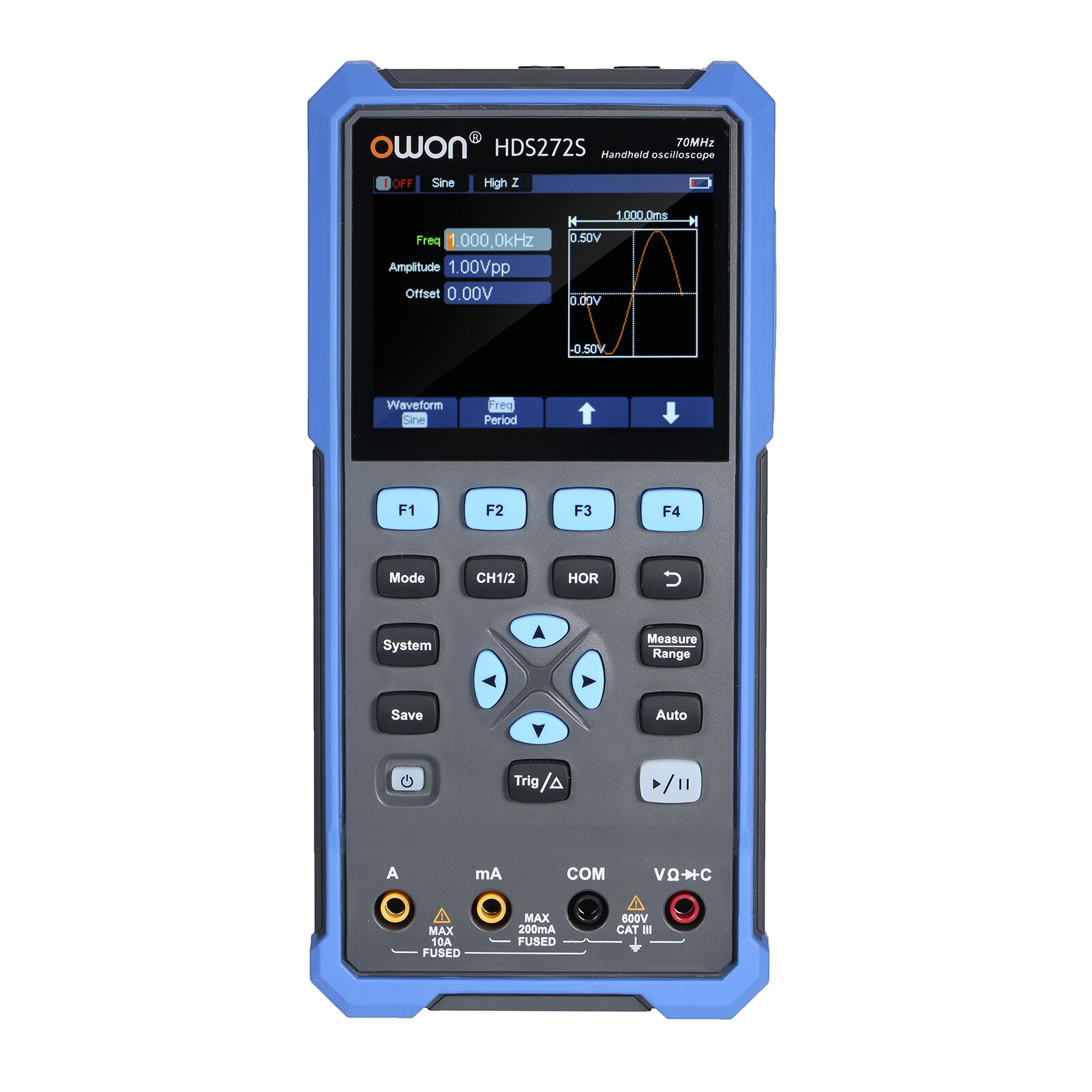

Компактный и экономичный цифровой осциллограф-мультиметр OWON HDS272S может стать незаменимым помощником в полевых условиях и при выездах специалистов для сервисного обслуживания и устранения неполадок.
Прибор имеет полосу пропускания 70 МГц. Несмотря на небольшой размер и малый вес, этот прибор совмещает в одном корпусе три полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4,5 разрядный TrueRMS мультиметр и встроенный генератор сигналов специальной формы.
Питание производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактный осциллограф может работать до 6 часов.
Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК.
Управление устройством можно осуществлять при помощи SCPI-команд.
Прибор имеет полосу пропускания 70 МГц. Несмотря на небольшой размер и малый вес, этот прибор совмещает в одном корпусе три полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4,5 разрядный TrueRMS мультиметр и встроенный генератор сигналов специальной формы.
Питание производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактный осциллограф может работать до 6 часов.
Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК.
Управление устройством можно осуществлять при помощи SCPI-команд.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
250 Мвыб/c |
|
Диагональ дисплея, дюйм
|
3,5" |
|
Интерфейс
|
USB |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
24 |
|
Дополнительные функции
|
Мультиметр |
- HDS272S
- зарядное устройство
- USB кабель
- пассивный пробник
- провод BNC/крокодил 2 шт.
- комплект измерительных щупов мультиметра
- набор для настройки пробника
- инструкция по эксплуатации
- сумка
| Характеристики портативного осциллографа | |
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации |
125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
| Скорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пф |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с ~ 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Время нарастания | ≤ 5 нс |
| Точность усиления постоянного тока | 3% |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режим тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
| Максимальное напряжение |
AC: 750 В DC: 1000 В |
| Максимальный ток |
AC: 10 А DC: 10 А |
| Напряжение постоянного тока |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Напряжение переменного тока |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
| Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
| Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость |
20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) |
| Прозвонка | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Генератор сигналов произвольной формы | |
| Частота формы волны |
Синус: 0.1 Гц - 25 МГц Квадрат: 0.1 Гц - 5 МГц Треугольный: 0.1 Гц - 1 МГц Пульс: 0.1 Гц - 5 МГц Экспонента: 0.1 Гц - 5 МГц |
| Частота выборки | 125 МВ/с |
| Амплитуда (50 Ом) | 0.01 В - 2.5 В |
| Смещение постоянного тока | ± 2.5 В |
| Разрешение частоты | 0.01% |
| Канал | 1 |
| Глубина формы волны | 8k |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
| Питание |
AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |
| Аккумулятор | 2200mAh*2（3.7V, 18650） |
| Мощность потребления | < 5 Вт |
| Температура работы | 0 С° - 40 С° |
| Температура хранения | - 20 С° - 60 С° |
| Способ охлаждения | Пассивный |
| Относительная влажность | ≤ 90% |
| Габариты | 198 × 96 × 38 мм |
| Вес нетто | ~ 600 грамм (без батареи) |
