Артикул:
m-104404
Характеристики
Тип прибора
—
Трассопоисковый комплекс
Пассивные частоты, Гц
—
50, 100, 300, 550, 1450, «РАДИО», «Эфир»
Полоса пропускания режима «РАДИО»
—
10 … 36 кГц
Полоса пропускания режима «Эфир»
—
48 Гц … 10 кГц
Рабочие частоты генератора, Гц
—
273, 526, 1024, 8928, 32768
Все характеристики
284 490 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

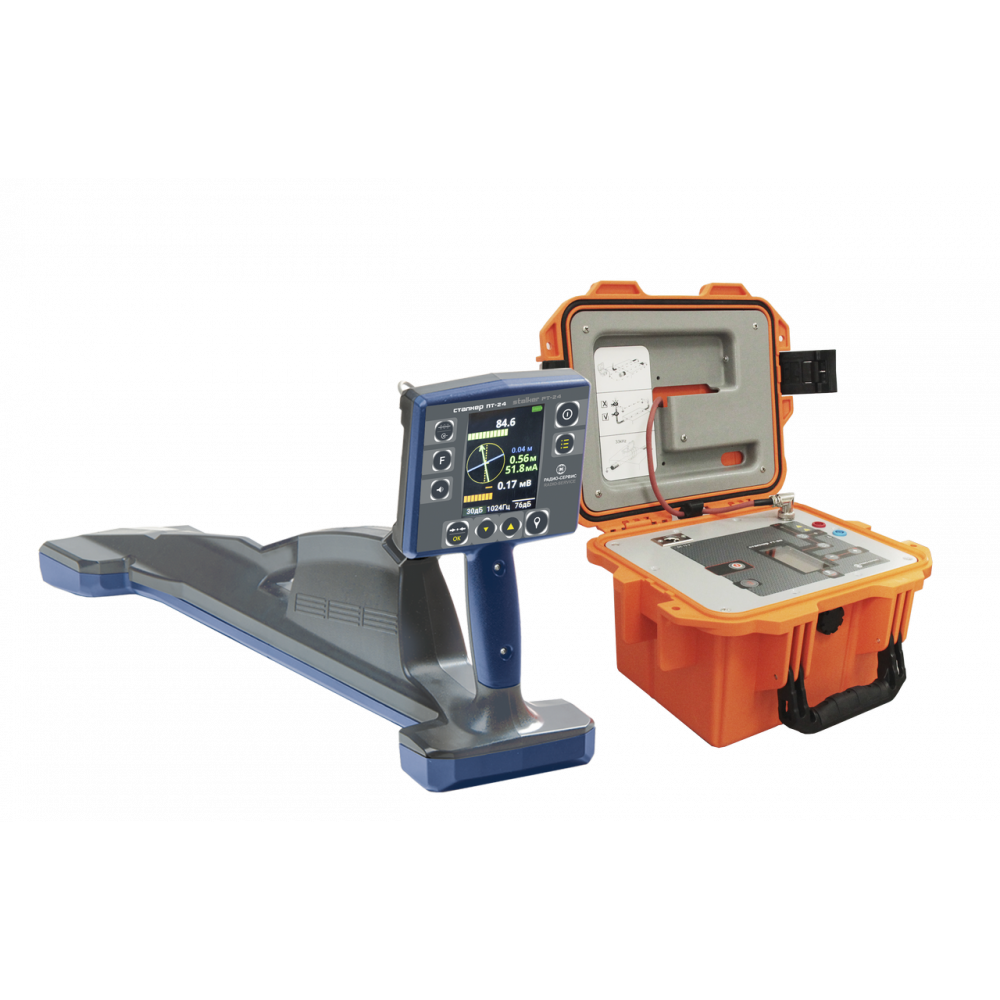

Комплекс трассопоисковый «Сталкер» 80-24, состоящий из генератора контрольных сигналов и приемника, обеспечивает:
- Определение планового размещения коммуникаций и глубины их залегания.
- Поиск кабельных линий и трубопроводов под поверхностями разных типов на глубине до 10 метров.
- Поиск мест повреждения коммуникаций.
- Картографирование результатов измерений для последующего анализа.
В составе трассоискателя «Сталкер» 80‐24 применяется новый генератор ГТ-80.
Отличительные особенности нового генератора ГТ-80:- Регулировка частоты выходного контрольного сигнала в широком диапазоне (от 270 до 10000 Гц, с шагом 1 Гц). За счет этого его можно использовать совместно с приемниками других производителей.
- Модуль дистанционного управления по GSM-каналу. Благодаря этому при выполнении работ на большом расстоянии от приемника нет необходимости оставлять человека специально для управления им.
- Высокий уровень защиты от влаги и пыли IP-54.
- Контрольные сигналы могут подаваться в линию бесконтактно (формируются индуктором) или по клещам КИ-50 либо КИ-100. Генератор питается от встроенной батареи или от сети.
- Приемник ПТ-24 с GPS-модулем обеспечивает картографирование результатов проведения работ. Также здесь есть встроенная память для хранения измерений. В качестве GPS-приемника можно использовать и внешнее устройство, например, смартфон.
- Приемник оснащен функцией «Компас» с одновременным отображением на дисплее двух коммуникаций. Есть функция определения направления тока, исключающая случайный переход на чужую трассу при проведении обследования. Прибор способен находить места повреждения коммуникаций. Возможна работа по контрольным сигналам генератора, а также без него, по пассивным частотам 50 (POWER), 100, 300, 550, 1450 «РАДИО» и «Эфир».

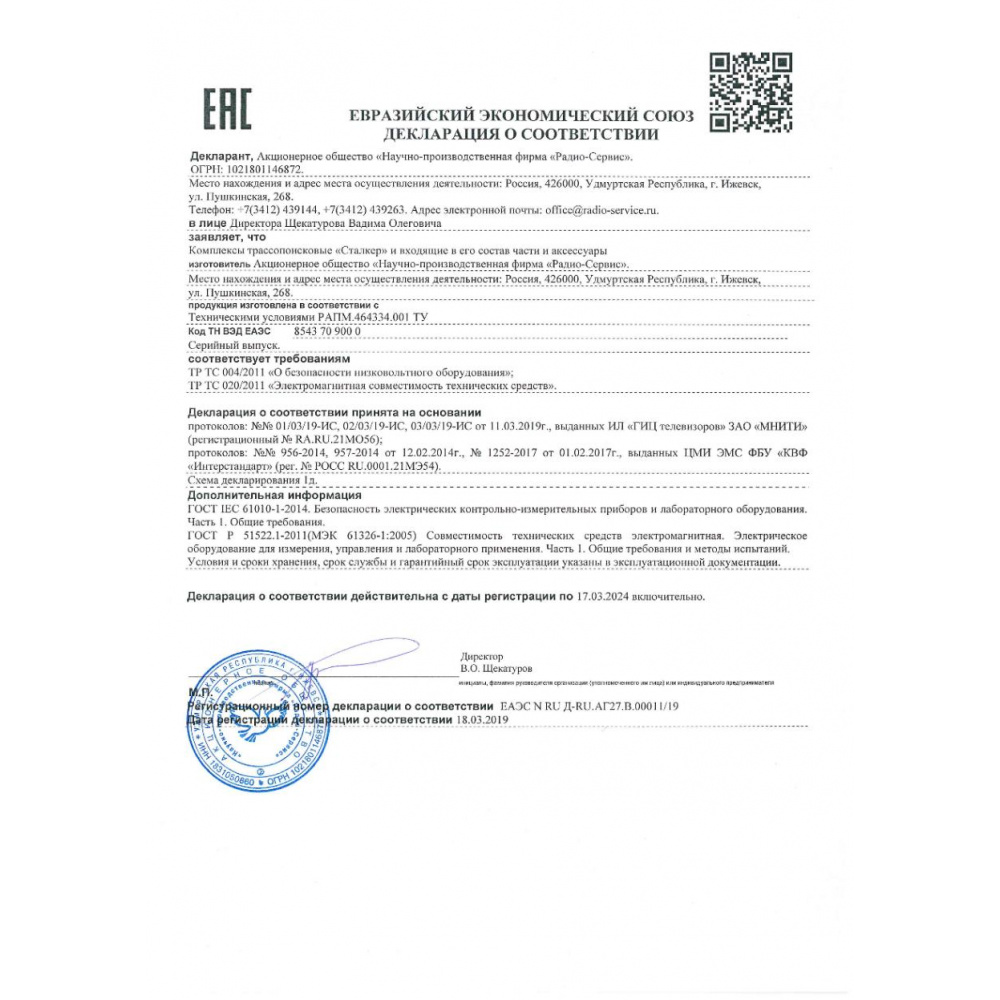

Документы
bjn5lt9f07x7144dit15pyuamy5xighq
832,1 кб
eqqst5h6y1w56d6ryyq8ud0rs9jarum4
167,9 кб
tsgs6ubie1lwluy1kh5q5n52avq30pc4
147,9 кб
qqvym9drft6pw29d49tynavp6wcroebf
217,2 кб
1up8nl0wkd9xgcaoru96tef97szpfnmj
153,9 кб
y0jhfnrysdgzhdhg8iitigl1eteusv07
469,1 кб
|
Тип прибора
|
Трассопоисковый комплекс |
|
Пассивные частоты, Гц
|
50, 100, 300, 550, 1450, «РАДИО», «Эфир» |
|
Полоса пропускания режима «РАДИО»
|
10 … 36 кГц |
|
Полоса пропускания режима «Эфир»
|
48 Гц … 10 кГц |
|
Рабочие частоты генератора, Гц
|
273, 526, 1024, 8928, 32768 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
5% |
|
Определение глубины залегания коммуникации
|
10 м |
|
Максимальное выходное напряжение
|
230 В |
|
Максимальный выходной ток
|
12 А |
|
Максимальная выходная мощность
|
80 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
273, 526, 1024, 8928, 32768 |
|
Интерфейс
|
Bluetooth |
|
Питание
|
Встр. аккумулятор, Li-Ion аккумулятор 10,8 В / Батарея 1,5 В тип АА - 6 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP54 |
|
Память
|
10000 точек |
|
Гарантия, (мес)
|
24 |
Комплектация:
- Приемник "Сталкер" ПТ-24 1 шт.
- Руководство по эксплуатации на ПТ-24 1 шт.
- Телефоны головные 1 шт.
- Блок питания 12 В, 0,5 А 1 шт.
- Батарейный отсек 5*АА 1 шт.
- Bluetooth-USB адаптер 1 шт.
- Сумка для приемника ПТ-24 1 шт.
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 1 шт.
- Упаковка 1 шт.
- Генератор "Сталкер" ГТ-80 1 шт.
- Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15
- Блок питания генератора 12 В, 3 А 1 шт.
- Рамка передающая РП-02 1 шт.
- Кабель питания 12 В
- Катушка с проводом 10 м, для генератора "Сталкер", красная
- Катушка с проводом 10 м, для генератора "Сталкер", синяя
- Зажим изолированный типа "крокодил", d30, красный 1 шт.
- Зажим изолированный типа "крокодил", d30, синий 1 шт.
- Штырь заземления 50 см, нержавеющая сталь
- Сумка для принадлежностей генератора "Сталкер"
Дополнительная комплектация приемника ПТ-24:
- Мини-датчик МД-01 1 шт.
- Датчик контроля изоляции ДКИ-02 1 шт.
- Датчик контроля изоляции ДКИ-П1 1 шт.
- Датчик контроля изоляции ДКИ-Е с браслетом 1 шт.
- Датчик контроля изоляции "А-Рамка" с креплением 1 шт.
- Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 1 шт.
- Клещи индукционные КИ-50 1 шт.
- Клещи индукционные КИ-100 1 шт.
- Штырь заземления 1 м, винтовой, нержавеющая сталь 1 шт.
- Штырь заземления 1 м, нержавеющая сталь 1 шт.
- Блок питания 12 В, 12 А" 1 шт.
- Адаптер зарядный 12 В 1 шт.
- Контакт магнитный 1 шт.
- Рамка передающая РП-02
- Антенна передающая АП-01
- Сумка для генератора "Сталкер" 1 шт.
- Кейс для трассоискателей ʺСталкерʺ 1 шт.
| Параметр | Значение |
|---|---|
| Приемник Сталкер ПТ-24 | |
| Рабочие частоты, Гц | 273, 526, 1024, 8928, 32768 (33К) |
| Дполнительные рабочие частоты при работе с генераторами других производителей | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 |
| Значения рабочих частот при работе без генератора, Гц | 50, 60, 100, 300, 550, 1450, "РАДИО", "ЭФИР" |
| Полоса пропускания в режиме "РАДИО" | 10 кГц - 36 кГц |
| Полоса пропускания в режиме "ЭФИР" | 48 Гц - 14 кГц |
| Беспроводная связь с ПК | Есть |
| Беспроводная связь с GPS | Есть |
| Память, точек | 10000 |
| Цифровое отображение силы тока и глубины залегания | На всех частотах кроме "РАДИО", "ЭФИР" |
| Функция "КОМПАС" | Есть |
| Одновременное отображение на дисплее двух коммуникаций | Есть |
| Определение направления тока | Есть |
| Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции) | Есть |
| Функция "Отсрый максимум" | Есть |
| Функция "Растяжка шкалы" | Есть |
| Поиск передающих зондов | Есть |
| Глубина залегания, м | До 6 |
| Дисплей | Цветной 55 х 75 мм |
| Время непрерывной работы от аккумуляторов, час | До 10 |
| Исполнение корпуса, IP | 54 |
| Диапазон рабочих температур,°С | -30 ... +55 |
| Масса, кг | 1,7 |
| Генератор Сталкер ГТ-80 | |
| Фиксированные частоты, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
| Габаритные размеры, мм, не более | 275х250х180 |
| Вес со встроенными аккумуляторами, кг, не более | 8,5 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Общие данные | |
| Объем, м2 | 6,24 |
| Размер в упаковке (Ш х Г х В), мм | 740 x 330 x 315 |
| Масса прибора в упаковке | 15 500 |
